欧姆龙NT631布铗丝光机整体解决方案

作者:张静   2012-01-06   来源:中国自动化网   评论:0条    浏览:1030

布铗丝光机整体解决方案 021f0【中国自动化网社区】04abd9【http://sns.ca800.com】3184aea


丝光工艺使用的丝光机有布铗丝光机、直辊丝光机、弯辊丝光机等,其中应用比较普遍的是布铗丝光机,是由左、右两组布铗链条组成,织物在布铗夹持下进行冲洗去碱扩幅,幅宽容易控制,织物可获得较好的缩水率。 9bd4f8a【中国自动化网社区】993246【http://sns.ca800.com】12

布铗丝光联合机和其它染整机械一样由进布装置、扎车、绷布辊、布铗式拉幅机(丝光机)、水洗机、烘燥机、出布装置等众多通用装置和单元机组成。其控制系统采用多单元交流变频调速,调幅、吸碱、喷淋、碱液回收用交流电机传动,探边、水洗机、上排导布辊用力矩电机传动,控制核心是对丝光机左、右两组布铗链独立传动,在速度跟随的同时实现位置同步。 9bd4f8a【中国自动化网社区】993246【http://sns.ca800.com】12

欧姆龙整体解决方案及其优势:

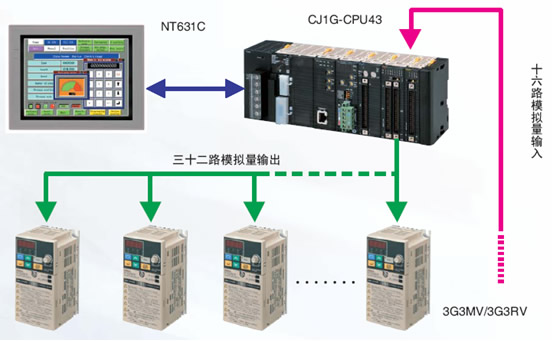

布铗丝光机控制系统采用欧姆龙公司的中型PLC CJ1G为控制核心,传动部分传动采用3G3MV和3G3RV变频器,通过PLC的模拟量输出控制实现恒速度恒张力控制;并采用10.4” NT631C触摸屏进行参数设定、显示等操作和系统监控。
  c7【中国自动化网社区】c52622【http://sns.ca800.com】a5

布铗丝光机整体解决方案 c7【中国自动化网社区】c52622【http://sns.ca800.com】a5

PLC:CJ1
高速处理,LD指令执行速度仅需100ns
超小型设计,高度仅相当于一张名片宽度
无需底板,以更高的效率组合各种单元
3种网络(DeviceNet、Controller Link、Ethernet)的无缝链接,信息保持全过程可视
使用大容量CF卡作存储卡,简化维护过程 c7【中国自动化网社区】c52622【http://sns.ca800.com】a5

HMI:NT631C
采用32位RISC芯片,更加快速
用内存单元能实现在现场方便地传送画面
可更换背灯,实现了长寿命化
确保与IP65F相当的优秀耐环境性
用多色显示图形,能更方便地观察几个数据
弹出窗口功能,有效利用画面
报警功能,即时掌握错误内容,改善机器运行状况
内存表数目是以前的2倍
标准配置有3种通信口,更容易使用

Inverter:3G3*V
功率范围从0.1kW~300 kW
具有大额定电流、刹车短路器(15kW以上)、大额定电压、高起始转矩、短路及漏电检测、掉电故障释放等高性能
以应用为导向,完善的PID控制、能量补偿算法、矢量控制、低噪音、有效的刹车手段、以及多功能的输入输出
内建一系列接口,使通讯和使用更方便 7169c2【中国自动化网社区】72901f【http://sns.ca800.com】e6b2ca

使用Windows界面的参数设定软件
