德州仪器高电压转换开关助力常通电智能电表及家庭自动化实现节能设计

作者:TI德州仪器 2014-09-15 来源: 评论:0条浏览:1120

简介说明：700V电源管理转换开关将静态功耗锐降 50%

0e【中国自动化网社区】73c515【http://sns.ca800.com】517633

9acb2b【中国自动化网社区】00dcbf【http://sns.ca800.com】8bab03c

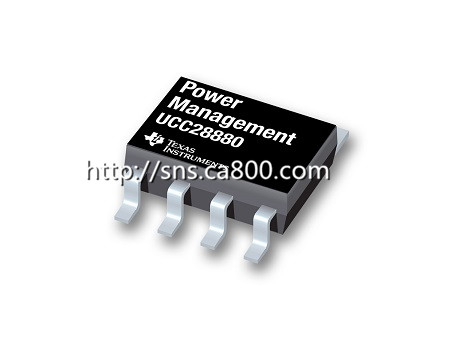

日前，德州仪器 (TI) 宣布推出支持小于100uA、业界最低静态电流的700V转换开关，其功耗是现有解决方案的一半，这进一步壮大了 TI 面向离线AC/DC设计的高电压电源解决方案阵营。该UCC28880控制器高度集成700V 功率 MOSFET和高电压电流电源，可帮助输出电流高达100mA的常通电非隔离式电源系统提升整体能源效率，且充分满足智能电表、家庭自动化设备以及大型家用电器等应用需求。

9acb2b【中国自动化网社区】00dcbf【http://sns.ca800.com】8bab03c

TI高电压电源解决方案产品部首席技术官Dave Freeman指出：“全球数以亿计的智能电表通过不断消耗电网电源来测量能源使用情况并反馈给公共事业单位。虽然这些电表耗电量相对较小，而且其所耗电量也不向用户收取费用，但将为这些设备供电所需的能源量进行累加发现，最大限度降低该能耗也非常必要。TI 最新高电压电源解决方案等最新电源转换技术将有助于最大限度的降低智能电表的能耗。”

daa【中国自动化网社区】8ac8f9【http://sns.ca800.com】48e

UCC28880高电压转换开关不仅可降低系统成本，最小化电源整体尺寸，同时还可保持高效率与高系统性能。设计人员无需增加额外的半导体组件，即可使用该转换开关构建降压、升降压以及反向等不同转换器拓扑。

daa【中国自动化网社区】8ac8f9【http://sns.ca800.com】48e

UCC28880的主要特性与优势

daa【中国自动化网社区】8ac8f9【http://sns.ca800.com】48e

•业界最低功耗：由于负载降低，静态电流可降低至100uA以下；

1ad【中国自动化网社区】1450a3【http://sns.ca800.com】3b52e3

•缩小应用尺寸，降低整体系统成本：该电路在 29.4 平方毫米的微小型7引脚SO封装中高度集成700V MOSFET、启动电流电源以及内部电流传感功能。此外，由于无需外部补偿，这进一步减少了组件数量，从而缩小板级空间；

1ad【中国自动化网社区】1450a3【http://sns.ca800.com】3b52e3

•过大电流下的优异系统性能：除了电流限制功能之外，控制器的电感器电流失控保护也有助于在负载短路情况下提供保护，确保设计可靠性；

1ad【中国自动化网社区】1450a3【http://sns.ca800.com】3b52e3

•过热保护：该器件提供支持滞后重启的过温保护功能，可确保安全工作；

1ad【中国自动化网社区】1450a3【http://sns.ca800.com】3b52e3

•更高的爬电距离与间隙：高电压引脚隔离在封装的一侧，其可最大限度增大高低电压引脚的间隙。

794d3c【中国自动化网社区】052fdf【http://sns.ca800.com】44567

基于UCC28880的离线AC/DC参考设计 (PMP8550) 不仅可帮助设计人员快速设计总体解决方案尺寸为38毫米× 32毫米× 22毫米，且兼具低成本、低功耗非隔离式高侧降压转换器，此外，它还支持13V的电压，同时还可生成高达100mA的输出电流。该参考设计采用集成开关的降压转换器，可用于众多工业应用。设计原理图、CAD文件以及测试结果可供下载。

供货情况

794d3c【中国自动化网社区】052fdf【http://sns.ca800.com】44567

集成700V FET 的UCC28880 转换开关现已开始供货，采用 7引脚 SOIC 封装。UCC28880 低侧降压评估板 (EVM) 与高侧降压 EVM包含可下载PSpice模型。
